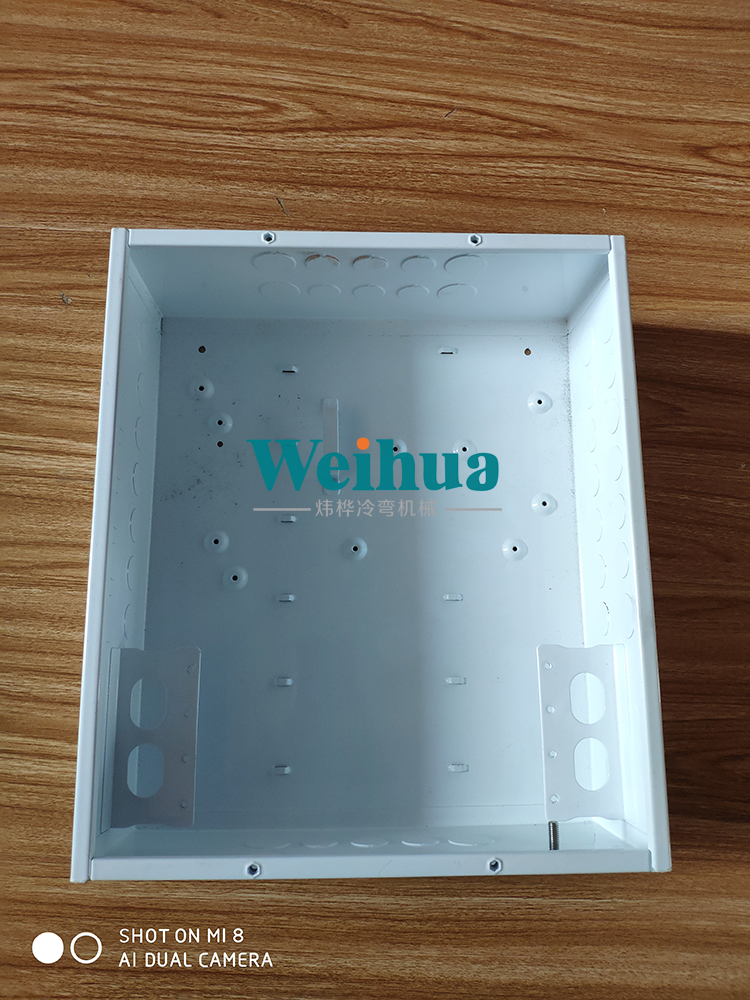

一、多媒體箱體的安裝：

　　多媒體箱體分為明裝型和暗裝型。明裝型適用于墻體不能或不適于鑿墻開洞安裝的場合。暗裝型適用于在墻上開洞后將箱體預埋在墻洞內的場合。我們現就暗裝型配線箱為例，介紹箱體的安裝方法：

　　1. 考慮到網絡入戶線纜的位置和管理上的方便，多媒體配線箱一般安裝在住宅入口或門廳等處。按照施工規范，箱體底部離地面高應為30cm-50cm。

　　2. 在確定配線箱的安裝位置后，在墻體上按箱體的長寬深留出預埋洞口；

　　3. 將箱體的敲落孔敲開（在沒有敲落孔的位置開孔時，可使用開孔器），將進出箱體的各種線管與箱體連接牢固，并將箱體接地；

　　4. 把箱體放入墻體預留的洞口內用木楔、碎磚卡牢，用水平尺找平，使箱體的正端面與墻壁平齊，然后用水泥填充縫隙后與墻壁抹平；

　　5. 墻面粉刷完成后，即可將門和門框安裝到箱體上，將門框和門與箱體用螺釘固定，并注意門框的安裝保持水平。

二、多媒體箱體與線管的連接:

　　1.將線管通過緊固件連接在箱體上，箱體與金屬線管應同時做好接地處理。

　　2.施工人員應用鋼銼對箱體敲落孔、金屬線管內側邊緣部分的毛刺銼平，否則會劃傷雙絞線的外皮。

　　3.五類網絡線，視頻同軸電纜及音視頻線等信號線可穿入同一根金屬線管中。穿線前，應對所有線纜的每根芯線進行通斷測試，以免布線完畢后才發現有斷線而重新鋪設。

　　4.線纜至少應在箱體內（從進線孔起計算）預留出60 厘米的線頭。

　　5.穿線后，應再次對所有線纜的每根芯線進行通斷測試，經確認后，穿線工作方可告一段落。

　　6. 根據網絡施工圖，對配線箱內的線纜及線纜所連接的各個終端插座，要重新進行檢查統一編號，并將每條線纜兩端用標簽加上標識。

三、多媒體箱體的接地處理:

　　網絡布線系統采用屏蔽措施時，應保證有良好的接地系統，可單獨設置接地體，接地電阻≤4Ω；采用聯合接地體時，接地電阻≤1Ω。良好的接地可以防止突變的 電壓沖擊造成對弱電設備的破壞，減少電磁干擾對通信傳輸速率的影響。家庭多媒體配線箱的箱體應采取單獨的接地措施；采用金屬線管時，金屬線管與箱體之間應 可靠連接，最好進行焊接。

四、多媒體箱內功能模塊的安裝:

　　在墻面裝飾完成后，即可開始安裝箱內的各種功能模塊和線纜的接線工作了。這部分主要是介紹配線箱內各種功能模塊的主要功能、與系統的連接方法和各種插頭與各種線纜的連接方法。

語音/數據模塊的安裝 1）語音/數據模塊的種類

語音/數據模塊的外觀和規格相同，區別在于語音模塊使用的是3類模塊，數據模塊使用的是5類模塊。

語音/數據模塊的標準配置有：

3.1JDP-Y/X-233——模塊上含有一組兩口同線模塊和兩組三口同線模塊

3.2JDP-Y/X-242——模塊上含有一組四口同線模塊和兩組兩口同線模塊
