配電箱與開關箱安全操作規范

1、配電箱、開關箱周圍應有足夠2人同時工作的空間和通道，不得堆放任何妨礙操作、維修的物品，不得有灌木、雜草。

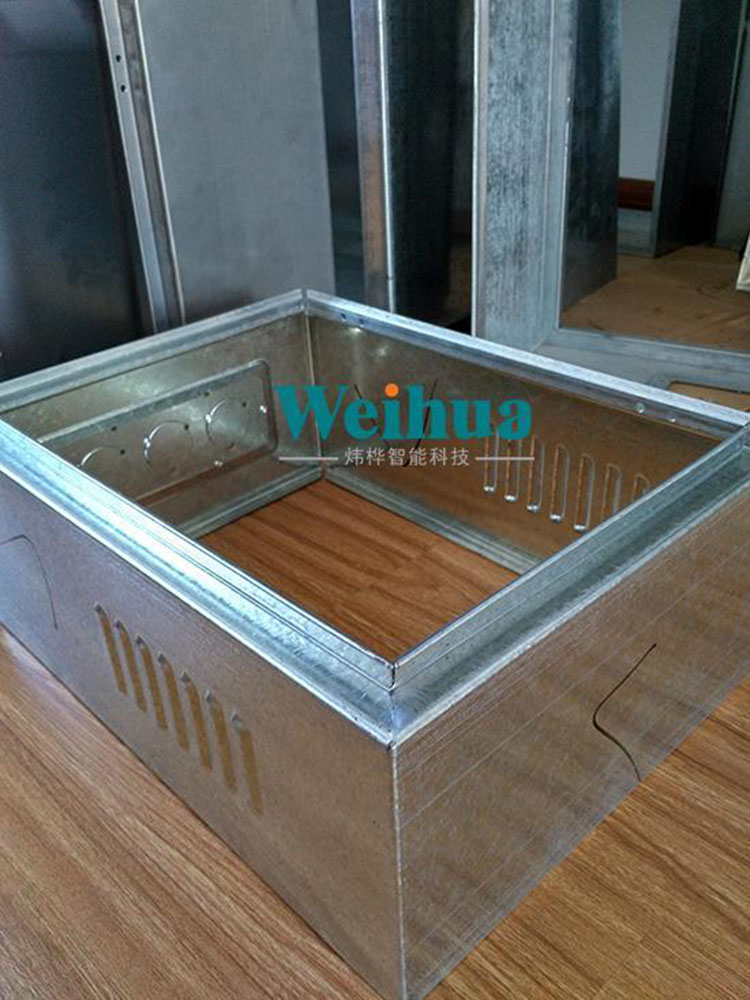

2、配電箱、開關箱應采用冷軋鋼板或阻燃絕緣材料制作，鋼板厚度應為1.2～2.0mm，其中開關箱箱體鋼板厚度不得小于1.2mm，配電箱箱體網板厚度不得小于1.5mm，箱體表面應做防腐處理。

3、配電箱、開關箱應裝設端正、牢固。固定式配電箱、開關箱的中心點與地面的垂直距離應為1.4～1.6m。移動式配電箱、開關箱應裝設在堅固、穩定的支架上。

其中心點與地面的垂直距離宜為0.8～1.6m。配電箱、開關箱內的電器(含插座)應先安裝在金屬或非木質阻燃絕緣電器安裝板上，然后方可整體緊固在配電箱、開關箱箱體內。配電箱、開關箱中導線的進線口和出線口應設在箱體的下底面。

4、配電箱、開關箱的金屬箱體、金屬電器安裝板以及電器正常不帶電的金屬底座、外殼等必須通過PE線端子板與PE線做電氣連接，(www.dgjs123.com 電工技術之家)金屬箱門與金屬箱必須通過采用編織軟銅線做電氣連接。配電箱的電器安裝板上必須分設N線端子板和PE線端子板。N線端子板必須與金屬電安裝板絕緣；PE線端子板必須與金屬電器安裝板做電氣連接。

5、配電箱、開關箱內的連接線必須采用銅芯絕緣導線。導線絕緣的顏色標志應按本規范第5.1.11條要求配置并排列整齊；導線分支接頭不得采和螺栓壓接，應采用焊接并做絕緣包扎，不得有外露帶電部分。

6、配電箱、開關箱內的電器(含插座)應按其規定位置緊固在電器安裝板上，不得歪斜和松動。

7、配電箱、開關箱的箱體尺寸應與箱內電器的數量和尺寸相適應，箱內電器安裝板板面電器安裝尺寸可按照表8.1.14確定。

進出線中的N線必須通過N線端子板連接；PE線必須通過PE線端子板連接。
